主軸台移動形CNC車床

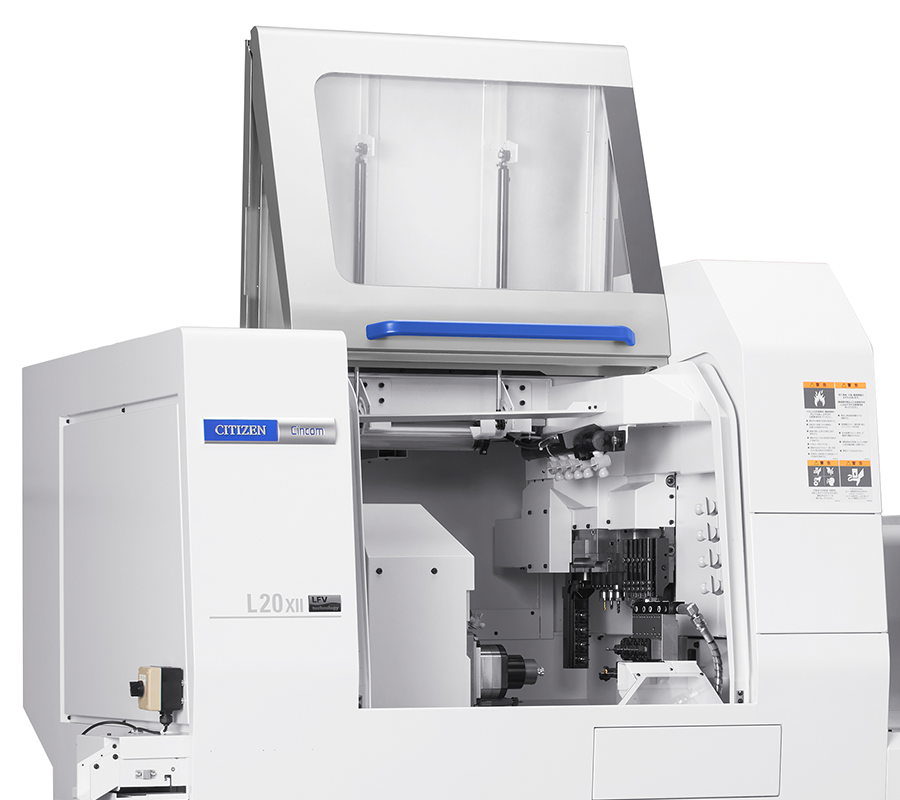

Cincom L20


最暢銷的L20 透過模組化設計實現了系列化

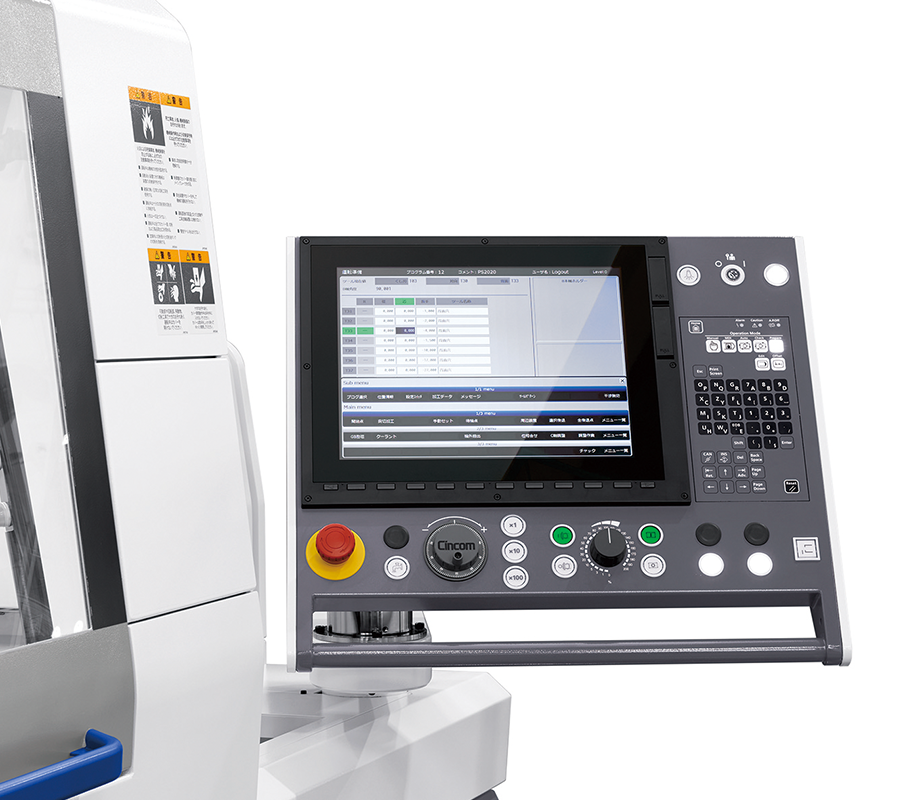

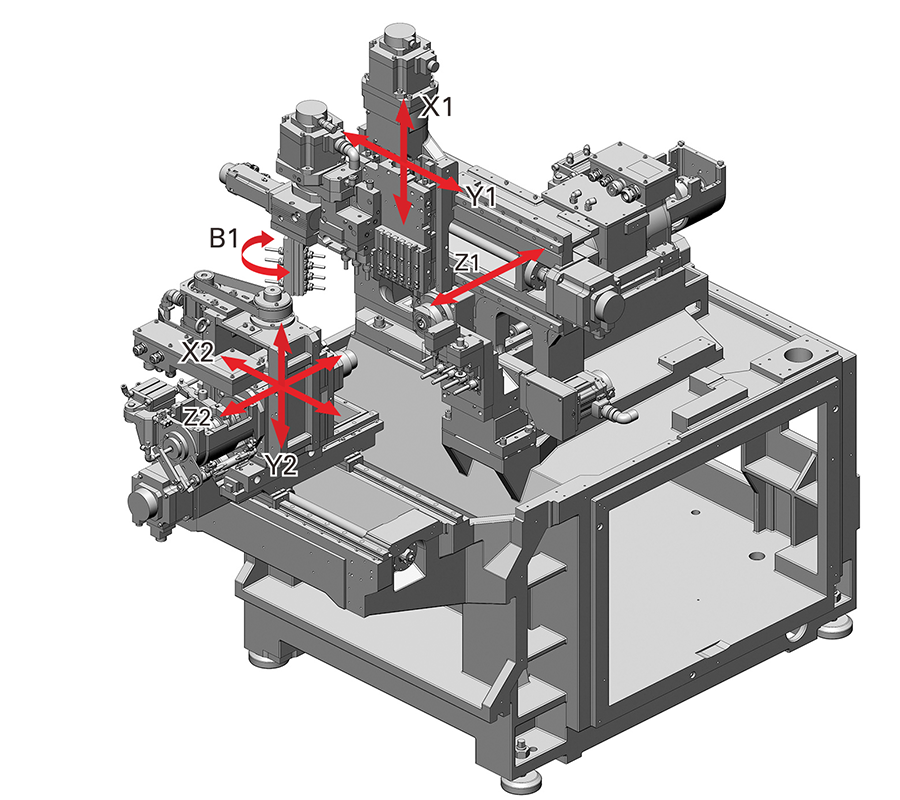

L20採用模組化設計,從高性價比的5軸機﹑到搭載B軸及Y2軸的高階機,產品陣容共包括4種型號。


• 通過模組化設計的導入,實現單件最佳規格。從簡單加工到複雜處理均能靈活應對

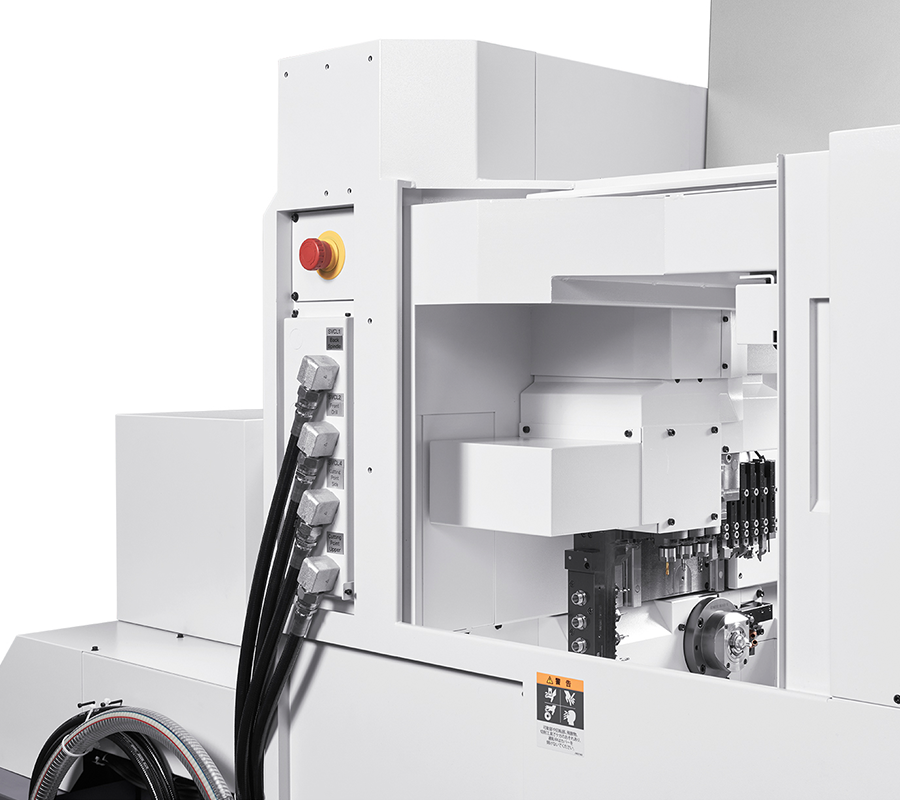

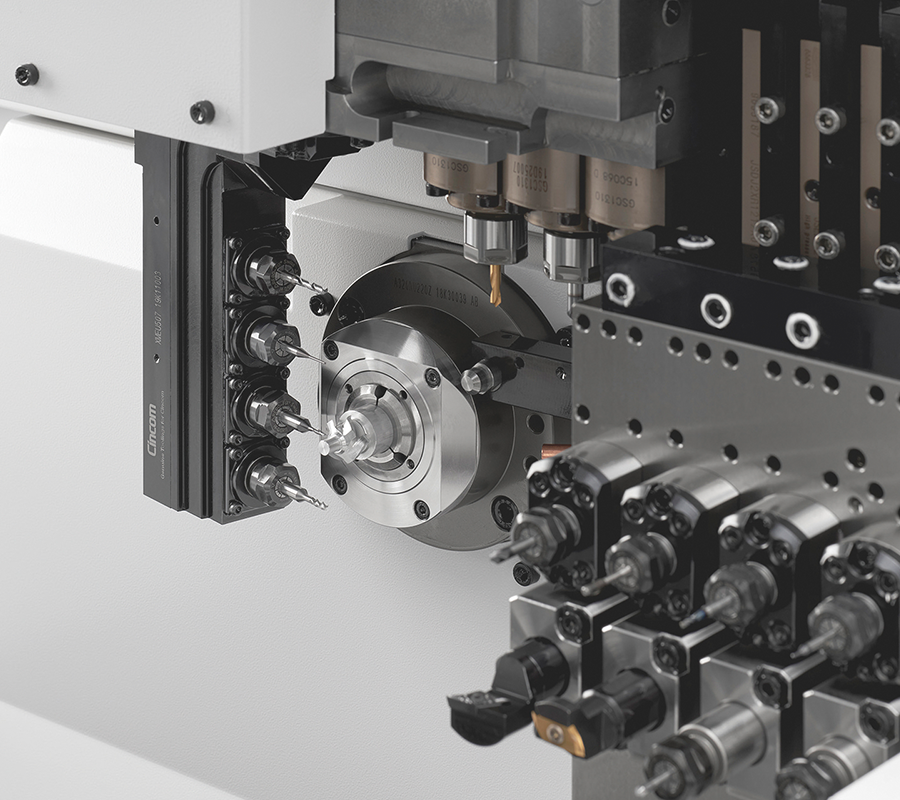

• 採用L系列特點之一的水平工具格局,豐富多樣的刀具配置拓寬了加工範圍

• 裝配於排刀刀架的B軸工具, 可選配ATC裝置(自動刀具更換)。除了對應以醫療零件為首的複雜零件加工, 使用豐富的刀具變化進行更多種類加工(L20XII ATC)。

產品規格

型號 L20VIII L20IX L20X L20XII
最大加工直徑 ø20mm(ø25mm 選配)
最大加工長度 GB機 200mm/1次裝夾
GBL機 工件直徑(mm)×2.5倍/1次裝夾
正面最大鑽孔直徑 ø10mm
正面最大攻絲直徑(攻絲・板牙) M8
主軸貫通孔直徑 ø26mm
主軸旋轉速度 Max.10,000min-1
排刀旋轉刀具最大鑽孔直徑 ø8mm
排刀旋轉刀具最大攻絲直徑 M6
排刀旋轉刀具轉速 Max.6,000min-1
對向刀具台旋轉刀具最大鑽孔直徑 註1 ø5mm(選配)
對向刀具台旋轉刀具最大攻絲直徑 註1 M4(選配)
對向刀具台旋轉刀具旋轉速度 註1 Max.7,500min-1(選配)
背面刀具台旋轉刀具最大鑽孔直徑 註2 ø5mm(選配) ø5mm
背面刀具台旋轉刀具最大攻絲直徑 註2 M4(選配) M4
背面刀具台旋轉刀具旋轉速度 註2 Max.7,500min-1(選配) Max.7,500min-1
背面主軸最大夾持直徑 ø20mm(ø25mm 選配)
背面主軸工件最大伸出量 30mm
背面加工最大鑽孔直徑 ø8mm
背面主軸最大攻絲直徑 M6
背面主軸旋轉速度 Max.8,000min-1
刀具安裝數量 Max.37  Max.33  Max.44  Max.40
車刀數量 5
刀具尺寸 車削刀具 □12mm(□13mm、□16mm)
鑽孔套筒 ø25mm(GDS107,210) ø19.05mm
快速進給速度 全軸(Y2軸以外) 32m/min
Y2軸 8m/min
電機 主軸驅動用 2.2/3.7kW
排刀工具主軸驅動 1.0kW
背面刀具台旋轉刀具驅動用 註2 0.75kW(選配) 0.75kW
對向刀具台旋轉刀具驅動用 註1 0.75kW(選配)
背面主軸驅動用 0.75/1.5kW
切削油用 0.4kW
輸入功率 7.3kVA
負載運轉平均功率 3.8kVA
中心高度 1,050mm
重量 2,350kg 2,400kg

註1:對向旋轉刀具,VIII、IX型無配置,X、XII型可選擇配置。
註2:背面旋轉刀具,VIII、IX型可選擇配置,X、XII型為標準配置。




ATC裝置 (自動刀具更換) L20XII ATC
ATC刀具最大轉速 12,000min-1
馬達功率 2.2 kW
刀架形式 JBS-15T
B軸刀具數量 13把
本體刀具總安裝數 Max. 34把
刀具更換時間 (chip to chip) 4.0 sec.
刀具最大外徑 ø30mm
刀具最大夾持徑 ø10mm (ER16)
